офисы, рабочие кабинеты;

общественные и административные здания;

помещения магазинов и торговых центров.

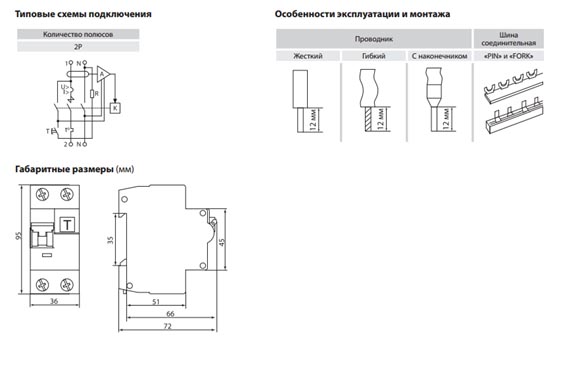

Диф. автомат АВДТ 64 TDM предназначен для:

- проведения тока в нормальном режиме

- отключения тока при коротких замыканиях или перегрузке

- отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю

Особенность:

- дополнительная защита от перенапряжения (актуально для бытовых однофазных сетей), что позволяет уберечь дорогостоящую технику от повышенного напряжения

Определение:

- дифференциальный ток – ток в миллиамперах (mA), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу; для защиты от поражения используют аппараты с уставками 10, 30 и 100mА; аппараты с уставкой 300mА используют для защиты от пожаров или как двухступенчатую селективную защиту

Применение:

- групповые линии, питающие розетки наружной установки

- розеточные группы ванных и душевых помещений

- цепи освещения подвалов и гаражей

- электрооборудование жилых и офисных зданий

Преимущества автомата дифференциального серии АВДТ 64 марки TDM:

- компактно (ширина 36мм) сочетает в себе функции автоматического выключателя и дифференциального выключателя (устройства защитного отключения (УЗО))

- выпускается двух- (2) полюсного исполнения на номинальные токи от 10 до 63А, при отключающей способности 6,0кА, дифференциальном токе отключения 10, 30, 100, 300mA

- является аппаратом класса А – защищает как от синусоидальных, так и пульсирующих дифференциальных токов (которые возникают в цепи, где есть электронная техника: телевизоры, компьютеры, DVD-плееры и пр., обладающие импульсными источниками питания)

- конструкция клеммных зажимов позволяет исключить случайное прикосновение к токопроводящим частям

- клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже

- контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.

- в фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка

- эргономическая рукоятка управления для исключения соскальзывания пальцев

- универсальная (для крестовой и шлицевой отвертки) головка усиленного винта клеммного зажима

- защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата

- повышенная помехоустойчивость

- наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений

- насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта

- на лицевой панели каждого полюса дифференциального автомата реализован механический индикатор положения контактов (включено/отключено)

- подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику

Время-токовые характеристики отключения:

- выбор время-токовой характеристики отключения производится в зависимости от нагрузки

- кривая В (срабатывание в зоне свыше 3-5 значений номинального тока) – бытовые нагрузки с низкими пусковыми токами: электроприборы, освещение; автомат не должен сработать за время менее 0,1сек при токе 3In и должен сработать за время менее 0,1сек при токе 5In

- кривая С (срабатывание в зоне свыше 5-10 значений номинального тока) – для групповых цепей и бытовых нагрузок с умеренными пусковыми токами (освещение, электроприборы, промышленное оборудование); пример: автомат на 16А отключит цепь при токе 80-160А; автомат не должен сработать за время менее 0,1сек при токе 5In и должен сработать за время менее 0,1сек при токе 10In

Технические характеристики:

- номинальное рабочее напряжение Ue – 230/400В

- номинальная частота тока сети f – 50Гц

- характеристики срабатывания электромагнитного расцепителя – В, С

- номинальный отключающий дифференциальный ток (уставка) – 10, 30, 100, 300mA

- амплитуда отключаемого напряжения (длительностью более 0,1сек) – 265В

- номинальная включающая и отключающая способность – 6000А (6,0кА)

- рабочая характеристика при наличии дифференциального тока – А (защита от синусоидальных и пульсирующих дифференциальных токов)

- время отключения при номинальном дифференциальном токе, не более – 40мсек

- номинальный условный дифференциальный ток короткого замыкания – 6000А (6,0кА)

- электрическая износоустойчивость, циклов В/О (не менее) – 6000

- механическая износоустойчивость, циклов В/О (не менее) – 20000

- максимальное сечение присоединяемых проводников: 25кв.мм – для многожильного проводника, 35кв.мм – для одножильного

- категория применения по ГОСТ 14254-96 – IP20

- диапазон рабочих температур – от -25С до +40С

- степень защиты – IP20

- климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ4

Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Диф. автомат в городе Уфа по низким ценам с доставкой.

Диф. автомат АВДТ 64 TDM предназначен для:

- проведения тока в нормальном режиме

- отключения тока при коротких замыканиях или перегрузке

- отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю

Особенность:

- дополнительная защита от перенапряжения (актуально для бытовых однофазных сетей), что позволяет уберечь дорогостоящую технику от повышенного напряжения

Определение:

- дифференциальный ток – ток в миллиамперах (mA), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу; для защиты от поражения используют аппараты с уставками 10, 30 и 100mА; аппараты с уставкой 300mА используют для защиты от пожаров или как двухступенчатую селективную защиту

Применение:

- групповые линии, питающие розетки наружной установки

- розеточные группы ванных и душевых помещений

- цепи освещения подвалов и гаражей

- электрооборудование жилых и офисных зданий

Преимущества автомата дифференциального серии АВДТ 64 марки TDM:

- компактно (ширина 36мм) сочетает в себе функции автоматического выключателя и дифференциального выключателя (устройства защитного отключения (УЗО))

- выпускается двух- (2) полюсного исполнения на номинальные токи от 10 до 63А, при отключающей способности 6,0кА, дифференциальном токе отключения 10, 30, 100, 300mA

- является аппаратом класса А – защищает как от синусоидальных, так и пульсирующих дифференциальных токов (которые возникают в цепи, где есть электронная техника: телевизоры, компьютеры, DVD-плееры и пр., обладающие импульсными источниками питания)

- конструкция клеммных зажимов позволяет исключить случайное прикосновение к токопроводящим частям

- клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже

- контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.

- в фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка

- эргономическая рукоятка управления для исключения соскальзывания пальцев

- универсальная (для крестовой и шлицевой отвертки) головка усиленного винта клеммного зажима

- защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата

- повышенная помехоустойчивость

- наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений

- насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта

- на лицевой панели каждого полюса дифференциального автомата реализован механический индикатор положения контактов (включено/отключено)

- подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику

Время-токовые характеристики отключения:

- выбор время-токовой характеристики отключения производится в зависимости от нагрузки

- кривая В (срабатывание в зоне свыше 3-5 значений номинального тока) – бытовые нагрузки с низкими пусковыми токами: электроприборы, освещение; автомат не должен сработать за время менее 0,1сек при токе 3In и должен сработать за время менее 0,1сек при токе 5In

- кривая С (срабатывание в зоне свыше 5-10 значений номинального тока) – для групповых цепей и бытовых нагрузок с умеренными пусковыми токами (освещение, электроприборы, промышленное оборудование); пример: автомат на 16А отключит цепь при токе 80-160А; автомат не должен сработать за время менее 0,1сек при токе 5In и должен сработать за время менее 0,1сек при токе 10In

Технические характеристики:

- номинальное рабочее напряжение Ue – 230/400В

- номинальная частота тока сети f – 50Гц

- характеристики срабатывания электромагнитного расцепителя – В, С

- номинальный отключающий дифференциальный ток (уставка) – 10, 30, 100, 300mA

- амплитуда отключаемого напряжения (длительностью более 0,1сек) – 265В

- номинальная включающая и отключающая способность – 6000А (6,0кА)

- рабочая характеристика при наличии дифференциального тока – А (защита от синусоидальных и пульсирующих дифференциальных токов)

- время отключения при номинальном дифференциальном токе, не более – 40мсек

- номинальный условный дифференциальный ток короткого замыкания – 6000А (6,0кА)

- электрическая износоустойчивость, циклов В/О (не менее) – 6000

- механическая износоустойчивость, циклов В/О (не менее) – 20000

- максимальное сечение присоединяемых проводников: 25кв.мм – для многожильного проводника, 35кв.мм – для одножильного

- категория применения по ГОСТ 14254-96 – IP20

- диапазон рабочих температур – от -25С до +40С

- степень защиты – IP20

- климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ4

Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Диф. автомат в городе Уфа по низким ценам с доставкой.

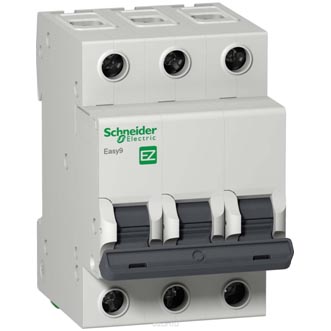

Выключатель автоматический EASY-9 Schneider Electric модульный

Выключатель автоматический EASY-9 Schneider Electric модульный предназначен для защиты электрических цепей от перегрузок (превышения допустимого тока) и коротких замыканий (токов короткого замыкания).



  Особенности:

• отключающая способность - 4,5кА

• число полюсов - 1p, 2p, 3p, 4p

• ряд номинальных токов - от 6А до 63А

• кривые включения - B, C

  Основные преимущества:

• монолитная лицевая панель

• индикация срабатывания аппарата (посредством положения рукоятки I-O)

• механизм быстрого включения

• двухпозиционная защелка для облегчения монтажа

• 6 (шесть) заклепок на корпусе

• температурный режим эксплуатации - от -25С до + 60С



Владелец бренда - Франция



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Выключатель автоматический EASY-9 Schneider Electric модульный в городе Уфа по низким ценам с доставкой.





  Автоматический выключатель EASY-9 1P 25А 4,5кА кривая С Шнайдер предназначен для защиты электрических цепей от перегрузок (превышения допустимого тока) и коротких замыканий (токов короткого замыкания).



  Автоматический выключатель EASY-9 3P 25А 4,5кА кривая С Шнайдер предназначен для защиты электрических цепей от перегрузок (превышения допустимого тока) и коротких замыканий (токов короткого замыкания).



  Особенности:

• отключающая способность - 4,5кА

• число полюсов - 1p, 2p, 3p, 4p

• ряд номинальных токов - от 6А до 63А

• кривые включения - B, C



  Основные преимущества:

• монолитная лицевая панель

• индикация срабатывания аппарата (посредством положения рукоятки I-O)

• механизм быстрого включения

• двухпозиционная защелка для облегчения монтажа

• 6 (шесть) заклепок на корпусе

• температурный режим эксплуатации - от -25ºС до + 60ºС



Владелец бренда - Франция



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Автоматический выключатель EASY-9 3P 25А 4,5кА кривая С Шнайдер в городе Уфа по низким ценам с доставкой.

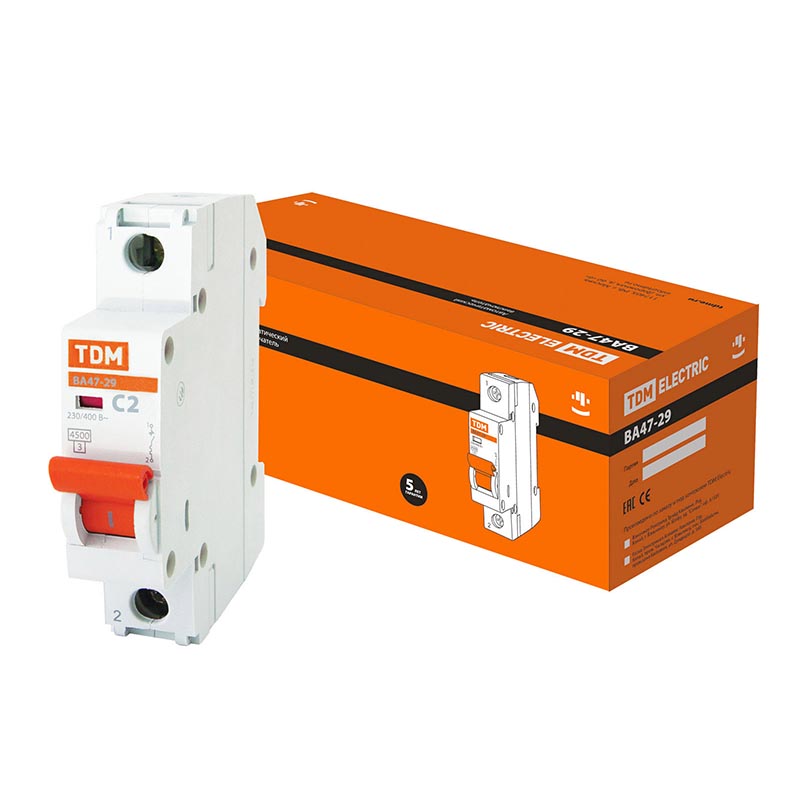

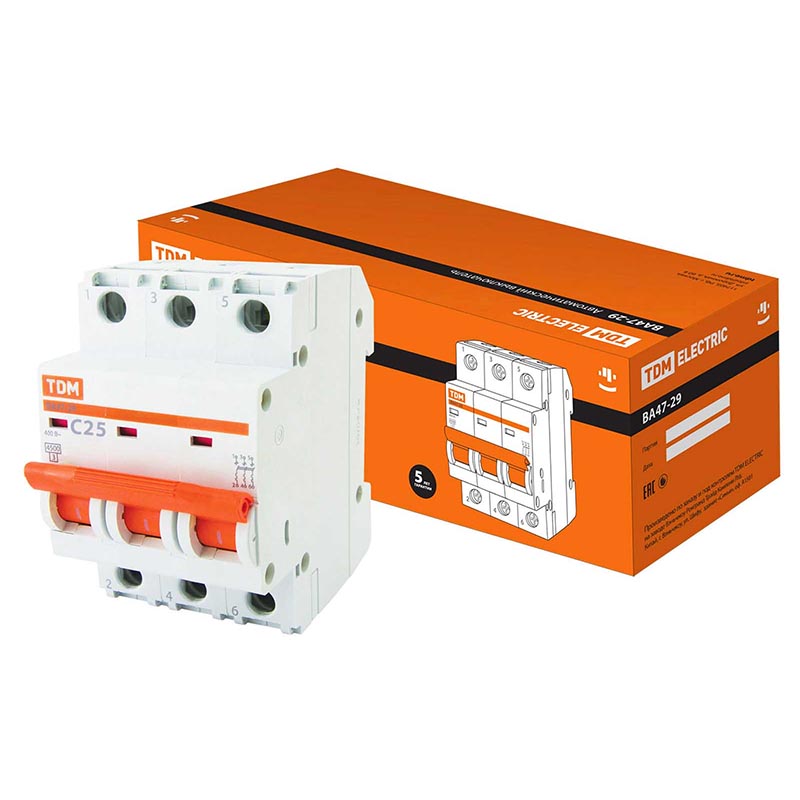

Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:

- электроприборы, освещение – выключатели с характеристикой В

- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C

- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:

  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

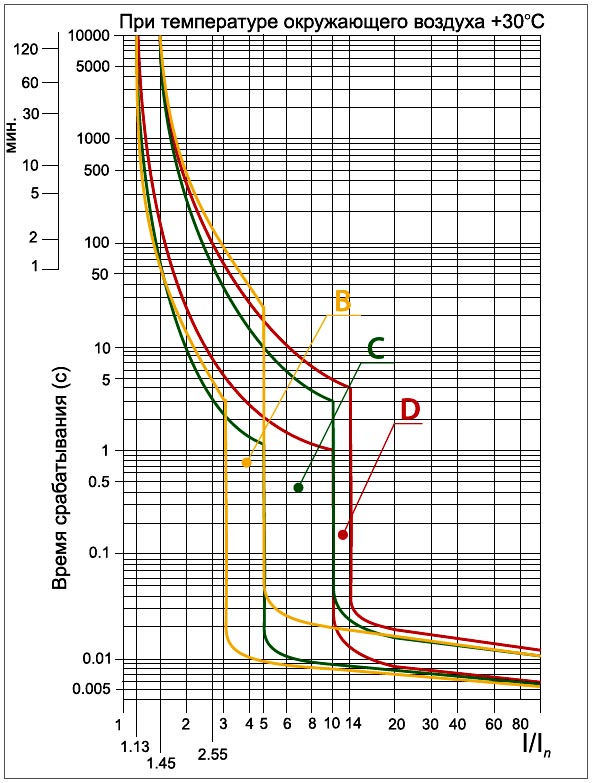

  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:

- корпус и детали аппарата выполнены из пластика, не поддерживающего горение

- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:

- электроприборы, освещение – выключатели с характеристикой В

- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C

- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:

  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:

- корпус и детали аппарата выполнены из пластика, не поддерживающего горение

- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:

- электроприборы, освещение – выключатели с характеристикой В

- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C

- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:

  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:

- корпус и детали аппарата выполнены из пластика, не поддерживающего горение

- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:

- электроприборы, освещение – выключатели с характеристикой В

- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C

- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:

  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:

- корпус и детали аппарата выполнены из пластика, не поддерживающего горение

- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:

- электроприборы, освещение – выключатели с характеристикой В

- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C

- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:

  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:

- корпус и детали аппарата выполнены из пластика, не поддерживающего горение

- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

За подробной информацией обратись по ссылке: http://www.necm.ru/product/boxes/224/#

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Щит пластиковый встраиваемый 1х8 модулей ЩРВ белый TDM в городе Уфа по низким ценам с доставкой.

  Бокс Tekfor пластиковый навесной IP41 серия BN предназначен для монтажа в помещениях различного назначения и используется для установки модульных устройств на DIN-рейку.



  Особенности:

- цвет корпуса бокса – белый (RAL 9016)

- выдавливаемые отверстия для подвода кабеля (провода) сбоку бокса выполнены изнутри, что позволяет сохранить внешнюю поверхность бокса гладкой

- пластиковые винты (для крышки бокса) быстрозакручиваемые

- возможность установки замка на дверцу для ограничения доступа в бокс

- клеммы PE/N защищены от прикосновения

- простое и быстрое изменение направления открытия дверцы путем переворачивания крышки бокса

- корпус имеет 4 точки крепления к стене

- на днище бокса имеются выдавливаемые отверстия для подведения кабеля (провода)

- боксы оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде

- крышка бокса имеет выдавливаемые элементы (заглушки) под модульные устройства, для изменения числа устанавливаемых модулей



  Технические характеристики:

- материал – самозатухающий пластик (испытание проволокой до 650ºС), стойкий к воспламенению

- температура эксплуатации – от -25ºС до +60ºС

- межосевое расстояние между рядами – 150мм

- максимальная высота модульных устройств для установки – не более 53мм

- используемая оцинкованная DIN-рейка – 35х7,5мм



  Возможные комплектации бокса:

- комплектация 1:

  • оцинкованная DIN-рейка (также есть в комплектации 2)

  • 2 клеммные шины

  • держатель клеммных шин

  • кронштейны для крепления DIN-рейки



  Дополнительные опции:

- замок с ключом (для установки в дверцу, на место удаляемой заглушки)

- заглушка модульная (для установки в лицевые панели с целью закрытия пустых модулей в крышке бокса)

- сменная дверца (прозрачная/черная; непрозрачная (в цвет корпуса/крышки бокса); прозрачная/разных цветов)



Владелец бренда – Россия



Производитель – Россия



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Бокс Tekfor пластиковый навесной IP41 серия BN в городе Уфа по низким ценам с доставкой.

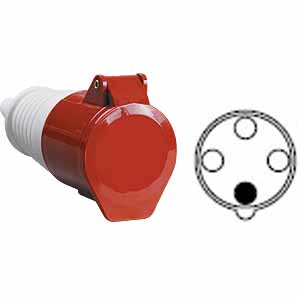

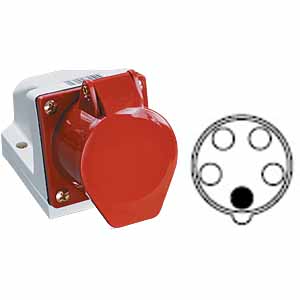

Предназначена для подключения мобильного или стационарного электрооборудования к сети переменного тока частотой 50 Гц с напряжением 230 или 400 В.

Применение:

- для эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием кабельной системы питания и стационарным электрооборудованием однофазного и трехфазного исполнения

- для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования

- для электроснабжения бытовок, киосков и т.п.

Корпус, изолирующие детали и несущие токоведущие части, выполнены из термостойких и самозатухающих материалов.

Преимущества

возможность эксплуатировать во влажной среде (степень защиты IP44, IP54)

винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания и от коррозии

крышки защищают от попадания внутрь разъема пыли и влаги

специальный сальник для кабеля различного сечения

предусмотрено пространство для размещения кабеля

штыревые контакты и розеточные узлы покрыты никелем для защиты от коррозии

Расшифровка обозначений

Первая цифра: вид

0 — вилка переносная

1 — розетка стационарная

2 — розетка переносная (коннектор)

Вторая цифра: величина тока, А

1 — 16

2 — 32

3 — 63

4 — 125

Третья цифра: число контактов

3 — 2P + PE

4 — 3P + PE

5 — 3P + N + PE

Предназначена для подключения мобильного или стационарного электрооборудования к сети переменного тока частотой 50 Гц с напряжением 230 или 400 В.

Применение:

- для эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием кабельной системы питания и стационарным электрооборудованием однофазного и трехфазного исполнения

- для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования

- для электроснабжения бытовок, киосков и т.п.

Корпус, изолирующие детали и несущие токоведущие части, выполнены из термостойких и самозатухающих материалов.

Преимущества

возможность эксплуатировать во влажной среде (степень защиты IP44, IP54)

винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания и от коррозии

крышки защищают от попадания внутрь разъема пыли и влаги

специальный сальник для кабеля различного сечения

предусмотрено пространство для размещения кабеля

штыревые контакты и розеточные узлы покрыты никелем для защиты от коррозии

Расшифровка обозначений

Первая цифра: вид

0 — вилка переносная

1 — розетка стационарная

2 — розетка переносная (коннектор)

Вторая цифра: величина тока, А

1 — 16

2 — 32

3 — 63

4 — 125

Третья цифра: число контактов

3 — 2P + PE

4 — 3P + PE

5 — 3P + N + PE

Отличия легкой и тяжелой серии:

- при воздействии (сжатии) на длине 5см при температуре +20С:

------ прочность труб легкой серии – 350Н

------ прочность труб тяжелой серии – свыше 750Н



- при воздействии (сжатии) на длине 5см при температуре +20ºС:

  • прочность труб легкой серии – 350Н

  • прочность труб тяжелой серии – свыше 750Н

  -40/+105ºС - полипропилен

  -25/+60ºС - ПВХ

  -40/+90ºС - ПНД

• минимальный радиус изгиба - 3 диаметра

  -40/+105ºС - полипропилен

  -25/+60ºС - ПВХ

  -40/+90ºС - ПНД

• минимальный радиус изгиба - 3 диаметра

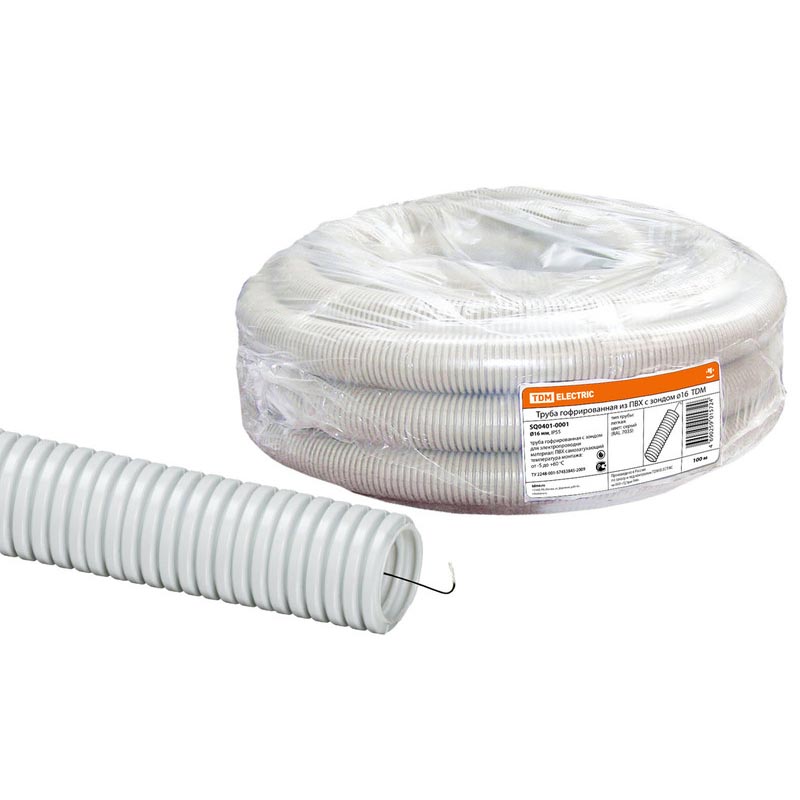

Гофротруба серая легкая ПВХ TDM мерная предназначена для открытой (по стенам, потолкам) и скрытой (в бетонных стяжках, стенах, за гипсокартоном, в фальшполах и потолках) прокладки электрических, телефонных и телевизионных изолированных проводов, а также для наружной установки в производственных и складских помещениях при отсутствии воздействия ультрафиолета.

Преимущества:

- дополнительная изоляция и защита провода от механических повреждений

- наличие зонда (металлической проволоки) для удобства протяжки кабеля и провода

- исключает возгорание при коротком замыкании и распространение пламени по трубе

- влагостойкость

- стойкость к старению

Характеристики:

- материал – ПВХ-пластикат самозатухающий

- электрическое сопротивление – не менее 100МОм (500В, в течение 1 минуты)

- минимальный радиус изгиба – 3 диаметра

- диапазон температур монтажа – от -5С до +60С

- диапазон температур эксплуатации (без механического воздействия) – от -25С до +60С

- степень защиты от воздействия окружающей среды – IP55

Владелец бренда - Россия

Производитель – Россия

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Гофротрубу серую ПВХ TDM мерную в городе Уфа по низким ценам с доставкой.

Гофротруба серая легкая ПВХ TDM мерная предназначена для открытой (по стенам, потолкам) и скрытой (в бетонных стяжках, стенах, за гипсокартоном, в фальшполах и потолках) прокладки электрических, телефонных и телевизионных изолированных проводов, а также для наружной установки в производственных и складских помещениях при отсутствии воздействия ультрафиолета.

Преимущества:

- дополнительная изоляция и защита провода от механических повреждений

- наличие зонда (металлической проволоки) для удобства протяжки кабеля и провода

- исключает возгорание при коротком замыкании и распространение пламени по трубе

- влагостойкость

- стойкость к старению

Характеристики:

- материал – ПВХ-пластикат самозатухающий

- электрическое сопротивление – не менее 100МОм (500В, в течение 1 минуты)

- минимальный радиус изгиба – 3 диаметра

- диапазон температур монтажа – от -5С до +60С

- диапазон температур эксплуатации (без механического воздействия) – от -25С до +60С

- степень защиты от воздействия окружающей среды – IP55

Владелец бренда - Россия

Производитель – Россия

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Гофротрубу серую ПВХ TDM мерную в городе Уфа по низким ценам с доставкой.

Гофротруба серая легкая ПВХ TDM мерная предназначена для открытой (по стенам, потолкам) и скрытой (в бетонных стяжках, стенах, за гипсокартоном, в фальшполах и потолках) прокладки электрических, телефонных и телевизионных изолированных проводов, а также для наружной установки в производственных и складских помещениях при отсутствии воздействия ультрафиолета.

Преимущества:

- дополнительная изоляция и защита провода от механических повреждений

- наличие зонда (металлической проволоки) для удобства протяжки кабеля и провода

- исключает возгорание при коротком замыкании и распространение пламени по трубе

- влагостойкость

- стойкость к старению

Характеристики:

- материал – ПВХ-пластикат самозатухающий

- электрическое сопротивление – не менее 100МОм (500В, в течение 1 минуты)

- минимальный радиус изгиба – 3 диаметра

- диапазон температур монтажа – от -5С до +60С

- диапазон температур эксплуатации (без механического воздействия) – от -25С до +60С

- степень защиты от воздействия окружающей среды – IP55

Владелец бренда - Россия

Производитель – Россия

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Гофротрубу серую ПВХ TDM мерную в городе Уфа по низким ценам с доставкой.

Гофротруба серая легкая ПВХ TDM мерная предназначена для открытой (по стенам, потолкам) и скрытой (в бетонных стяжках, стенах, за гипсокартоном, в фальшполах и потолках) прокладки электрических, телефонных и телевизионных изолированных проводов, а также для наружной установки в производственных и складских помещениях при отсутствии воздействия ультрафиолета.

Преимущества:

- дополнительная изоляция и защита провода от механических повреждений

- наличие зонда (металлической проволоки) для удобства протяжки кабеля и провода

- исключает возгорание при коротком замыкании и распространение пламени по трубе

- влагостойкость

- стойкость к старению

Характеристики:

- материал – ПВХ-пластикат самозатухающий

- электрическое сопротивление – не менее 100МОм (500В, в течение 1 минуты)

- минимальный радиус изгиба – 3 диаметра

- диапазон температур монтажа – от -5С до +60С

- диапазон температур эксплуатации (без механического воздействия) – от -25С до +60С

- степень защиты от воздействия окружающей среды – IP55

Владелец бренда - Россия

Производитель – Россия

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Гофротрубу серую ПВХ TDM мерную в городе Уфа по низким ценам с доставкой.

Гофротруба серая легкая ПВХ TDM мерная предназначена для открытой (по стенам, потолкам) и скрытой (в бетонных стяжках, стенах, за гипсокартоном, в фальшполах и потолках) прокладки электрических, телефонных и телевизионных изолированных проводов, а также для наружной установки в производственных и складских помещениях при отсутствии воздействия ультрафиолета.

Преимущества:

- дополнительная изоляция и защита провода от механических повреждений

- наличие зонда (металлической проволоки) для удобства протяжки кабеля и провода

- исключает возгорание при коротком замыкании и распространение пламени по трубе

- влагостойкость

- стойкость к старению

Характеристики:

- материал – ПВХ-пластикат самозатухающий

- электрическое сопротивление – не менее 100МОм (500В, в течение 1 минуты)

- минимальный радиус изгиба – 3 диаметра

- диапазон температур монтажа – от -5С до +60С

- диапазон температур эксплуатации (без механического воздействия) – от -25С до +60С

- степень защиты от воздействия окружающей среды – IP55

Владелец бренда - Россия

Производитель – Россия

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Гофротрубу серую ПВХ TDM мерную в городе Уфа по низким ценам с доставкой.

Датчик движения инфракрасный предназначен для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности.

Особенности датчика ДДП-03 марки TDM electric:

- способ установки – потолочный накладной

- максимальная мощность коммутируемой (подключаемой) нагрузки (например, светильника) – 1200Вт

- дальность обнаружения движущегося объекта – 6м

- порог срабатывания и возможность его регулировки – от 3Лк (минимум) до уровня дневного света (регулируется)

- угол обзора – 120 градусов (в плоскости оси датчика) и 360 градусов (в плоскости самого датчика)

- время автоматического отключения нагрузки (заводская предустановка/возможность его регулировки) – 10-420 секунд (регулируется)

- скорость движущегося объекта (с возможностью его обнаружения) – 0,6-1,5м/с

- собственная потребляемая мощность (в режиме работы/в режиме ожидания) – 0,45/0,1Вт

- диапазон рабочих температур – от -20С до +45С

- степень защиты – IP33

Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады электрики ATOM electric предлагают купить Датчик движения инфракрасный в городе Уфа по низким ценам с доставкой.

  Выключатель автоматический дифференциальный АВДТ EASY-9 2P 16А 30mA предназначен для:

- защиты цепей от перегрузок и коротких замыканий

- защиты людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями

- защиты электроустановок от возгорания



  Характеристики:

- отключающая способность – 4,5кА

- число полюсов – 1P+N, 2Р

- ряд номинальных токов – (10-40)А

- чувствительность – 30mA

- класс – AC



  Преимущества:

- экономия места в щите (размер 36мм)

- температура эксплуатации – от -25ºС до +60ºС

- двухпозиционная защелка облегчает монтаж

- более простое и быстрое подключение по сравнению с УЗО

- индикация срабатывания аппарата посредством положения рукоятки (I-O)

- гравировка клеммы нейтрали



Владелец бренда – Франция



Производитель – устройства производятся на заводах Schneider Electric, сертифицированных по системе менеджмента качества ISO9001 и ISO14001, в Болгарии, Италии, Испании, Бельгии и Китае.



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Выключатель автоматический дифференциальный АВДТ EASY-9 2P 16А 30mA в городе Уфа по низким ценам с доставкой.

  Выключатель автоматический дифференциальный АВДТ EASY-9 2P 20А 30mA предназначен для:

- защиты цепей от перегрузок и коротких замыканий

- защиты людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями

- защиты электроустановок от возгорания



  Характеристики:

- отключающая способность – 4,5кА

- число полюсов – 1P+N, 2Р

- ряд номинальных токов – (10-40)А

- чувствительность – 30mA

- класс – AC



  Преимущества:

- экономия места в щите (размер 36мм)

- температура эксплуатации – от -25ºС до +60ºС

- двухпозиционная защелка облегчает монтаж

- более простое и быстрое подключение по сравнению с УЗО

- индикация срабатывания аппарата посредством положения рукоятки (I-O)

- гравировка клеммы нейтрали



Владелец бренда – Франция



Производитель – устройства производятся на заводах Schneider Electric, сертифицированных по системе менеджмента качества ISO9001 и ISO14001, в Болгарии, Италии, Испании, Бельгии и Китае.



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Выключатель автоматический дифференциальный АВДТ EASY-9 2P 20А 30mA в городе Уфа по низким ценам с доставкой.

  Выключатель автоматический дифференциальный АВДТ EASY-9 2P 25А 30mA предназначен для:

- защиты цепей от перегрузок и коротких замыканий

- защиты людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями

- защиты электроустановок от возгорания



  Характеристики:

- отключающая способность – 4,5кА

- число полюсов – 1P+N, 2Р

- ряд номинальных токов – (10-40)А

- чувствительность – 30mA

- класс – AC



  Преимущества:

- экономия места в щите (размер 36мм)

- температура эксплуатации – от -25ºС до +60ºС

- двухпозиционная защелка облегчает монтаж

- более простое и быстрое подключение по сравнению с УЗО

- индикация срабатывания аппарата посредством положения рукоятки (I-O)

- гравировка клеммы нейтрали



Владелец бренда – Франция



Производитель – устройства производятся на заводах Schneider Electric, сертифицированных по системе менеджмента качества ISO9001 и ISO14001, в Болгарии, Италии, Испании, Бельгии и Китае.



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Выключатель автоматический дифференциальный АВДТ EASY-9 2P 25А 30mA в городе Уфа по низким ценам с доставкой.

  Выключатель автоматический дифференциальный АВДТ EASY-9 2P 32А 30mA предназначен для:

- защиты цепей от перегрузок и коротких замыканий

- защиты людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями

- защиты электроустановок от возгорания



  Характеристики:

- отключающая способность – 4,5кА

- число полюсов – 1P+N, 2Р

- ряд номинальных токов – (10-40)А

- чувствительность – 30mA

- класс – AC



  Преимущества:

- экономия места в щите (размер 36мм)

- температура эксплуатации – от -25ºС до +60ºС

- двухпозиционная защелка облегчает монтаж

- более простое и быстрое подключение по сравнению с УЗО

- индикация срабатывания аппарата посредством положения рукоятки (I-O)

- гравировка клеммы нейтрали



Владелец бренда – Франция



Производитель – устройства производятся на заводах Schneider Electric, сертифицированных по системе менеджмента качества ISO9001 и ISO14001, в Болгарии, Италии, Испании, Бельгии и Китае.



Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Выключатель автоматический дифференциальный АВДТ EASY-9 2P 32А 30mA в городе Уфа по низким ценам с доставкой.

Автоматический выключатель дифференциального тока Legrand RX3 предназначен для защиты электропроводки от перегрузок (сверхтоков) и коротких замыканий, а также защиты от утечек тока.



Область применения:

• защита цепей от перегрузок и коротких замыканий

• защита людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями

• защита электроустановок от возгорания



  Характеристики:

- тип: АС

- номинальный ток: 6, 10, 16, 20, 25, 32, 40А

- номинальный отключающий дифференциальный ток: 30mA

- номинальное напряжение: 230В переменного тока

- номинальная наибольшая отключающая способность: 6000А

- кривая отключения (тип защитной характеристики электромагнитного расцепителя): С (5-10In)

- уставка теплового расцепителя:

     - ток несрабатывания: 1,13In

     - ток срабатывания: 1,45In

- ширина в модулях – 2



Производитель – Франция
