Автоматический выключатель ВА47-29 / ВА47-100, ВА47-125
Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D
Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию
Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
  Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    - кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиево
проводкой
    - кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях
    - кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа.
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

За подробной информацией обратись по ссылке: http://www.necm.ru/product/modular_equipment/196/

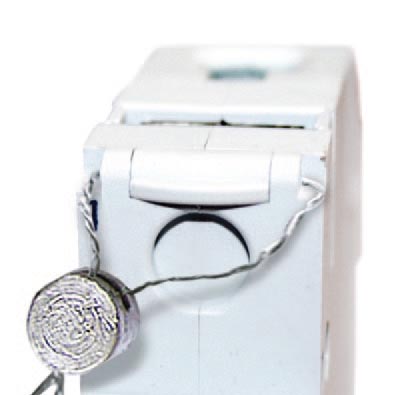

09726 Заглушка для пломбировки TDM ВА47-29 (гу50шт) (SQ 0210-0005) шт 4.50 5% есть 1126
по адресам:
ИнШ

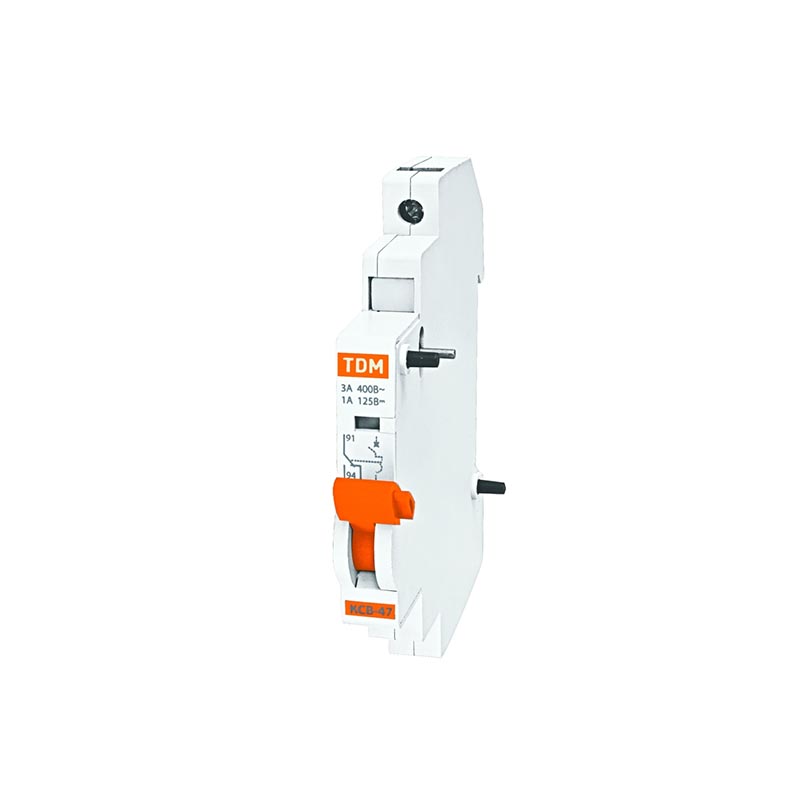

КСВ47 контакт состояния TDM
Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D
Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию
Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

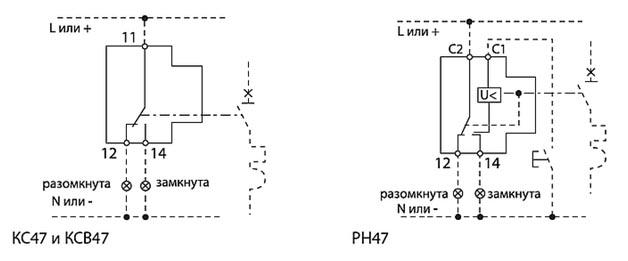

  КСВ47 контакт состояния TDM предназначен для получения информации о состоянии модульного устройства - автоматического выключателя ВА47-29, ВА47-100, АД-12, АД-14 (включен-выключен).

  Особенности:
- функция сигнализации положения механизма взвода модульного устройства
- после присоединения КВС47 к механизму модульного устройства при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении модульного устройства; переключение контактов произойдет только при срабатывании модульного устройства от сверхтоков (перегрузки или короткого замыкания)
- в верхней части КСВ47 предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов
- эргономичная рукоятка управления, исключающая соскальзывание пальцев
- на лицевой панели расположен механический индикатор положения контактов (включено/отключено)
- перекидной контакт, обеспечивающий коммутацию токов 3А 400В в режиме АС-13 и 1А 125В в режиме DC-12
- номинальное напряжение – 230В
- максимальное сечение подключаемых проводников – 2,5кв.мм



Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Контакт состояния КСВ47 в городе Уфа по низким ценам с доставкой.
98368 Контакт сигнализации состояния взвода КСВ47 дополнительный 9мм TDM ВА47-29, ВА47-100, АД-12, АД-14 на DIN-рейку (гу12шт) (SQ 0206-0197) шт 657 5% есть 18
по адресам:
ИнШ

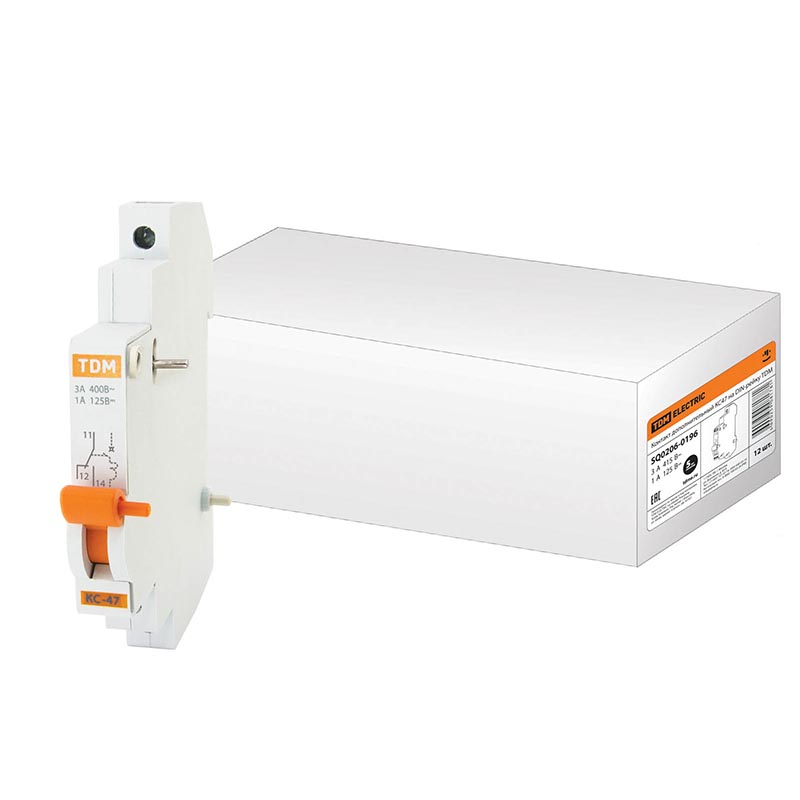

КС47 контакт состояния TDM
Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D
Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию
Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
  КС47 контакт состояния TDM предназначен для получения информации о состоянии модульного устройства - автоматического выключателя ВА47-29, ВА47-100, АД-12, АД-14 (включен-выключен).

  Особенности:
- функция контакта состояния модульного устройства: включено/отключено
- переключение контакта КС47 происходит даже при удержании рукоятки управления модульного устройства во взведенном состоянии
- эргономичная рукоятка управления, исключающая соскальзывание пальцев
- перекидной контакт, обеспечивающий коммутацию токов 3А 400В в режиме АС-13 и 1А 125В в режиме DC-12
- номинальное напряжение – 230В
- максимальное сечение подключаемых проводников – 2,5кв.мм


Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Контакт состояния КС47 в городе Уфа по низким ценам с доставкой.
09463 Контакт состояния вкл./откл. КС47 дополнительный 9мм TDM ВА47-29, ВА47-100, АД-12, АД-14 на DIN-рейку (гу12шт) (SQ 0206-0196) шт 561 5% есть 17
по адресам:
ИнШ

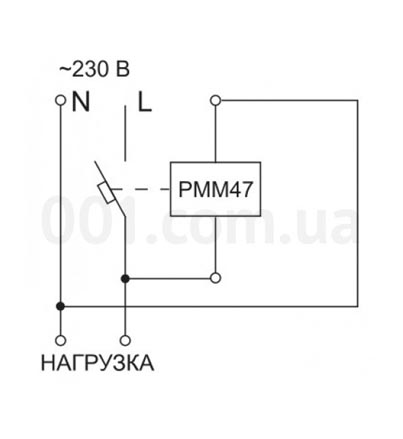

Расцепитель РММ47 TDM
Назначение
Проведение тока в нормальном режиме.
Оперативное включение и выключение электрической цепи.
Применение
Вводно-распределительные устройства для жилых и общественных зданий
  Расцепитель РММ47 TDM предназначен для подачи сигнала на отключение из-за крайне низкого или высокого напряжения.

  Особенности:
- максимальное сечение подключаемых проводников – 2,5кв.мм
- минимальное напряжение отключения Umin – 45-165В (+/-10В)
- напряжение включения (восстановления) – 195В
- максимальное напряжение отключения Umax – 265В (+/-10В)


Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Расцепитель РММ47 в городе Уфа по низким ценам с доставкой.
98369 Расцепитель миним./макс. напряжения РММ47 дополнительный 17,5мм TDM ВА47 на DIN-рейку (гу8шт) (SQ 0206-0198) шт 1418 5% под заказ
в торговой сети АТОМ electric

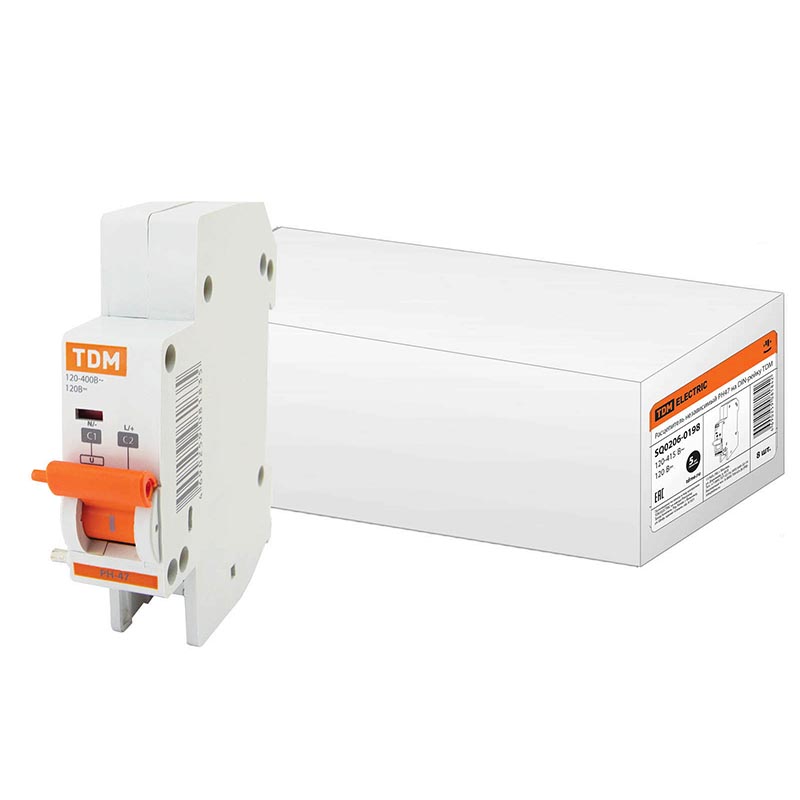

Расцепитель независимый РН47 TDM
Назначение
Проведение тока в нормальном режиме.
Оперативное включение и выключение электрической цепи.
Применение
Вводно-распределительные устройства для жилых и общественных зданий
  Расцепитель независимый РН47 TDM предназначен для дистанционного отключения одно-, двух-, трех- и четырехполюсного автоматического выключателя серии ВА47.

  Особенности:
- номинальное напряжение – 230В
- максимальное сечение подключаемых проводов – 2,5кв.мм
- напряжение постоянного тока – 120В/полюс


Владелец бренда – Россия

Производитель – Китай

Интернет-магазин и магазин-склады торговой сети ATOM electric предлагают купить Расцепитель независимый РН47 в городе Уфа по низким ценам с доставкой.
09462 Расцепитель независимый РН47 дополнительный 17,5мм TDM ВА47 1P-4P 120В/полюс DC на DIN-рейку (гу8шт) (SQ 0206-0198) шт 1418 5% есть 12
по адресам:
ИнШ
